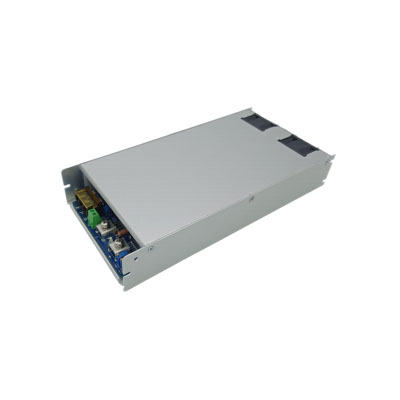

Powereagle เป็นหนึ่งใน China 1000W ที่มีชื่อเสียงซึ่งมีผู้ผลิตและซัพพลายเออร์ Active PFC Single Group Output โรงงานของเราเชี่ยวชาญในการผลิต 1,000W พร้อมเอาต์พุตกลุ่มเดียว Active PFC
ซีรีส์ PE-1000
● ด้วยฟังก์ชันการแก้ไขตัวประกอบกำลัง PFC ที่ใช้งานอยู่
● อินพุตแรงดันไฟฟ้ากว้าง AC 115-230v
● 1U บางเฉียบ (หนา 4 ซม.)
● กำลังไฟพิกัด 1000W, กำลังไฟสูงสุด 1150W
● ฟังก์ชั่นแรงดันและกระแสคงที่
● ฟังก์ชั่นการควบคุมของสวิตช์แรงดันเอาต์พุต ps-0n
● มีข้อกำหนดแรงดันไฟฟ้าที่หลากหลาย
| แบบอย่าง | PE-3000-12 | พีอี-3000-24 | พีอี-3000-36 | พีอี-1000-48 | พีอี-1000-54 | พีอี-1000-60 | พีอี-1000-72 | PE-1000-110 | PE-1000-150 | |
| พารามิเตอร์เอาต์พุต | แรงดันไฟขาออกกระแสตรง | 12V | 24V | 36V | 48V | 54V | 60V | 72v | 110V | 150V |
| จัดอันดับกระแสไฟขาออก | 66เอ | 42เอ | 28ก | 21ก | 18.5A | 17ก | 13.8A | 9ก | 6.6A | |
| กระแสไฟขาออกสูงสุด | 70เอ | 46เอ | 30เอ | 23เอ | 20เอ | 18เอ | 15เอ | 10เอ | 7ก | |
| กำลังขับที่ได้รับการจัดอันดับ | 800W | 1,000W | 1,000W | 1,000W | 1,000W | 1,000W | 1,000W | 1,000W | 1,000W | |
| กำลังขับสูงสุด | 840W | 1100W | 1100W | 1100W | 1080W | 1100W | 1100W | 1100W | 1100W | |
| ประสิทธิภาพการแปลง | 86% | 89% | 90.50% | 92% | 92% | 92.50% | 92.50% | 93% | 93% | |
| ระลอกคลื่น (โหลดเต็ม) | 180mv | 200mv | 230mv | 250mv | 280mv | 280mv | 300mv | 330mv | 350mv | |
| อัตราการปรับเชิงเส้น | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | |
| อัตราการปรับโหลด | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | |
| ความแม่นยำในการป้องกันแรงดันไฟฟ้า | ±3% | |||||||||
| เริ่มต้นขึ้นเวลาที่เพิ่มขึ้น | 2 วินาที 100 มิลลิวินาที | |||||||||
| เวลาถือครอง | 15ms | |||||||||
| โหมดการเดินสายเอาท์พุต | ขั้วต่อโลดโผน M5 | |||||||||
| พารามิเตอร์อินพุต | แรงดันไฟฟ้าขาเข้า | AC 110v-240v (ปรับแรงดันไฟฟ้าได้กว้าง ไม่จำเป็นต้องแปลง) | ||||||||
| ความถี่อินพุตไฟฟ้ากระแสสลับ | 47-63เฮิร์ต | |||||||||
| โหมดการเดินสายอินพุต | ขั้วต่อ hb-9500 3pin พร้อมฝาครอบป้องกัน โปรดต่อสายดินเมื่อใช้งาน | |||||||||
| กระแสไฟเข้า (สูงสุด) | โหลดเต็มเอาต์พุต 1,000W ใช้อินพุต 220VAC กระแสอินพุต 5A โหลดเต็มเอาต์พุต 1,000W ใช้อินพุต 110VAC กระแสอินพุต 10A | |||||||||
| ตัวประกอบกำลัง (ค่า PF) | อินพุต Ac110-240v เมื่อแหล่งจ่ายไฟโหลดเต็ม 100% ค่า pf ตัวประกอบกำลัง ≥0.98 (ดูกราฟค่า PF ในรูปด้านล่าง) | |||||||||
| กระแสไฟกระชาก | สตาร์ทเย็น, 40A ที่ 230V, 20A ที่ 110V | |||||||||
| การทำงาน | พีเอส-ออน | ลัดวงจรเทอร์มินัล PS-on: ไม่มีแรงดันเอาต์พุตของแหล่งจ่ายไฟ วงจรเปิดเทอร์มินัล PS-on: แหล่งจ่ายไฟมีแรงดันเอาต์พุต โปรดดูภาพด้านล่างอธิบาย: ps-on สามารถควบคุมแรงดันเอาต์พุตของการเปิดและปิดแหล่งจ่ายไฟได้ เมื่อปิดแรงดันไฟฟ้าเอาท์พุต แหล่งจ่ายไฟจะอยู่ในสถานะสแตนด์อโลนพลังงานต่ำมาก (น้อยกว่า 10W) มีเพียงแหล่งจ่ายไฟเสริมเท่านั้นที่ทำงานภายใน และพัดลมระบายความร้อนจะทำงานได้ตามปกติ ไม่ได้ตัดการเชื่อมต่อแหล่งจ่ายไฟของขั้วต่ออินพุต ac1 10-240v | ||||||||
| การควบคุมแรงดันไฟฟ้าขาออก | Potentiometer V ใช้สำหรับปรับแรงดันไฟฟ้า | |||||||||
| การควบคุมกระแสไฟขาออก | กระแสไฟขาออกสามารถปรับได้ตลอดกระบวนการ และโพเทนชิออมิเตอร์ ADJI จะถูกปรับด้วยตนเอง เมื่อโหลดถึงค่าที่ตั้งไว้ปัจจุบัน แหล่งจ่ายไฟจะคงเอาต์พุตกระแสคงที่ | |||||||||
| ฟังก์ชั่นการป้องกัน | เอาต์พุตป้องกันไฟฟ้าแรงสูง | เมื่อแรงดันไฟฟ้าเอาท์พุตเพิ่มขึ้นเป็น 1 15% ของแรงดันไฟฟ้าที่กำหนด พลังงานจะปิดเอาต์พุตและจะไม่ฟื้นตัวโดยอัตโนมัติ สามารถฟื้นฟูได้โดยการเติมพลังใหม่เท่านั้น | ||||||||
| ป้องกันการลัดวงจรเอาต์พุต | เมื่อขั้วเอาต์พุตลัดวงจร แหล่งจ่ายไฟไม่มีเอาต์พุตแรงดันไฟฟ้า และแหล่งจ่ายไฟจะกู้คืนแรงดันเอาต์พุตหลังจากถอดลัดวงจรแล้ว | |||||||||
| ป้องกันการโหลดเกิน | โหมดป้องกันการโอเวอร์โหลดเป็นโหมดจำกัดกระแสคงที่ ค่ากระแสเอาต์พุตที่ถูกล็อคจะไม่เพิ่มขึ้น และแรงดันเอาต์พุตจะลดลงเมื่อโหลดเพิ่มขึ้น | |||||||||
| การป้องกันความร้อนสูงเกินไป | เมื่ออุณหภูมิของแผงระบายความร้อนของทรานซิสเตอร์ PWM ถึง 85。C แรงดันเอาต์พุตจะถูกปิด และเมื่ออุณหภูมิลดลงถึง 75。C ก็จะฟื้นตัวโดยอัตโนมัติ | |||||||||
| มาตรฐานความปลอดภัยและ EMC | มาตรฐานอีเอ็มซี | ไม่เป็นไปตามมาตรฐาน EMC | ||||||||
| ความต้านทานของฉนวน | I/P-O/P,I/P-FG,0/P-FG:100M โอห์ม /500VDC /25°C/70%RH | |||||||||
| กระแสไฟรั่ว | ≤1.5MA/AC220V | |||||||||
| ทนต่อแรงดันไฟฟ้า | อินพุตและเอาต์พุต: 3000VAC อินพุตและกราวด์: 1500vac ระหว่างปลายเอาต์พุตและตัวเครื่อง: 500VAC | |||||||||
| พฤติกรรมการสั่นสะเทือน | 10~ 500Hz, 2G 10 นาที 1/ รอบ, 60 นาที สำหรับแต่ละแกนของ XYZ | |||||||||
| อื่น | โหมดการกระจายความร้อน | การกระจายความร้อนของพัดลม (ควบคุมอุณหภูมิพัดลมควบคุมความเร็วอัตโนมัติ, พัดลมคู่, โหมดเป่าลมภายใน) | ||||||||
| ค่าเสียงรบกวนของพัดลมระบายความร้อน | ในสภาพแวดล้อมภายในอาคารประมาณ 20-25 dB เมื่อพัดลมสองตัวหมุนด้วยความเร็วสูงสุด ประมาณ 37 DB จะวัดที่ห่างจากแหล่งจ่ายไฟ 50 ซม. | |||||||||
| อุณหภูมิในการทำงาน | -30-40°C ควรลดกำลังไฟลงเมื่ออุณหภูมิสูงเกินไป โปรดดูกราฟการลดภาระอุณหภูมิด้านล่าง | |||||||||
| น้ำหนัก | แบบบางและเบา 1.4กก. (ไม่รวมแพ็คเกจและอุปกรณ์เสริม) | |||||||||
| ขนาด | ยาว 268 มม. * กว้าง 130 มม. * สูง 40 มม | |||||||||
| ตำแหน่งรูติดตั้ง | ระยะห่างยาว 260 มม. และระยะห่างความกว้าง 120 มม. ร่องรูปตัวยูและรูสกรูที่มุมทั้งสี่ของเปลือกใช้ในการติดตั้งและแก้ไข | |||||||||
| เคล็ดลับ |
1. ให้ความสนใจกับการระบายอากาศและการกระจายความร้อนเมื่อใช้ อย่าติดตั้งแหล่งจ่ายไฟในแหล่งจ่ายไฟที่ปิดสนิท 2.มีไฟฟ้าแรงสูงในตัวเครื่อง บุคลากรที่ไม่ใช่มืออาชีพไม่ได้รับอนุญาตให้รื้อเครื่องตามต้องการและไม่สามารถทำงานด้วยไฟฟ้าเพื่อป้องกันไฟฟ้าช็อต |
|||||||||
